旋轉滑臺RDS-60L
品牌：DPIN
1、產品概述
面接觸旋轉Stage
旋轉Stage用于精密調整配件旋轉角度的情況。接觸方式分為金屬面接觸方式與滾珠軸承方式 。圓柱上標有角度，在當前位置進行設置后，固定Clamp Screw，就會成為停止?fàn)顟B(tài)，然后利用Micro Head細 調。部分品種的80、100、120、150在Stage中心部有內徑孔，可使Optical Beam通過并固定。還有可在高負載狀態使用的，應用了滾珠軸承的產品。
2、詳細參數
型號構成 | RDS-40L | RDS-40R | RDS-60L | RDS-60R | RDS-80L | RDS-80R |
Stage尺寸 (mm) | Φ40 | Φ60 | Φ80 | |||
移動量 (mm) | 360° / ±5 | |||||
Reading(mm) | 1° / Vernier | |||||
Round Less (mm) | 0.05 | |||||
Round Out (mm) | 0.03 | |||||
Guide | Surface Work System | |||||
材質 | Brass | Aluminum | ||||
耐負荷 (kg/f) | 1 | 3 | ||||
自重 (kg) | 0.095 | 0.6 | ||||
3、使用環境
使用環境 : 10~50℃, 20~70%RH
推薦使用環境 : 22±5℃, 20~70%RH
注意 : 若要在推薦使用范圍以外使用，需事先進行協商。 根據Stage的種類、安裝條件、運作條件、性能等多種因素，可使用溫度會發生變化。
※ 不推薦在以下場所安裝。
① 灰塵或粉塵(尤其金屬粉)多的場所
② 直射光照射或有輻射熱的場所
③ 離火器近的場所
④ 產生腐蝕性或易燃性氣體的場所
⑤ 可接觸水或油的場所
⑥ 可傳達振動或沖擊的場所
⑦ 鹽分、有機溶劑多的場所
4、旋轉滑臺使用方法

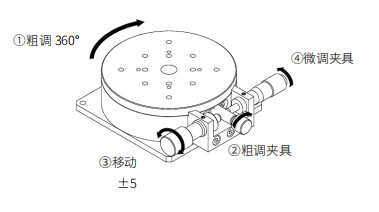

①利用移送手柄粗調至目標角度 ①粗調360°
②粗調夾具擰緊固定
③利用Micro Head微調至目標角度
④微調夾具擰緊固定
